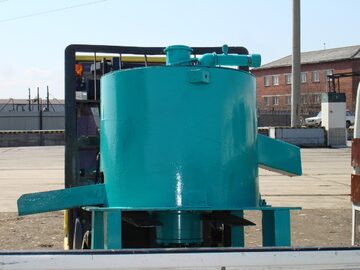

Центробежный концентратор ЦТКН-20

Концентратор может быть оборудован 2-мя приводами:

1. Электрическим

2. Гидравлическим

Гидропривод применяется на участках, где нет электроэнергии. Не нужна дополнительная ДЭС.

**Техническая характеристика ЦТКН-20(30) центробежного концентратора напорного производительностью - 20(30) м³/час**
№ п/п	Наименование параметра	Ед. изм.	Кол-во
1	Производительность по пульпе, до	м³/час	40
2	Производительность по твёрдому, до	т/час	20
3	Оптимальное соотношение т/ж	-	1:3(5)
4	Крупность подаваемого материала (алювий) не более	мм	3,0
5	Крупность подаваемого материала(для руды), не более	мм	1,0
6	Объём концентрата, не более	литр	10-15
7	Мощность электродвигателя	кВт	3,0
8	Гидропривод: расход воды	м³/час	20-30
9	Рабочее давление	кг/см²	5-6
10	Расход воды при сполоске	м³/час	0,5-1,0
11	Масса изделия, не более	кг	600
12	Габаритные размеры изделия, не более	мм
13	длина		1000
14	ширина		800
15	высота		1300

Концентратор может быть оборудован 2-мя приводами:

1. Электрическим

2. Гидравлическим

Гидропривод применяется на участках, где нет электроэнергии. Не нужна дополнительная ДЭС.

Вода на гидропривод повторно используется в технологии как промывочная вода.

Возможно изготовление с электроприводом, гидроприводом или с 2-мя приводами.

Назначение центробежного устройства и принцип работы турбоконцентратора ЦТКН-20

Турбоконцентратор ЦТКН-20 предназначен для улавливания и концентрации мелких частиц тяжёлых минералов и благородных металлов из россыпей или измельчённой руды. Отличительной особенностью ЦТКН-20 является отсутствие специального силового привода. Вращение ротора концентратора осуществляется с помощью напора воды, используемой в технологическом процессе, а отражённая вода используется для разрыхления постели. Такая схема взрыхления осаждаемого слоя утяжелённого осадка исключает многие отрицательные моменты, присущие многим известным концентраторам, которые для своего нормального функционирования требуют применение промывочной воды с минимальным содержанием механических примесей. В предлагаемом концентраторе возможно использование воды с любым содержанием механических частиц, вплоть до использования самой пульпы, подаваемой на обогащение в концентратор. Организация потока обогащаемой пульпы в роторе концентратора позволяет создавать на его внутренней цилиндрической поверхности волновые колебания всего слоя постели, которые также способствуют выталкиванию лёгких частиц породы к центру ротора и их вымыванию за пределы ротора.
